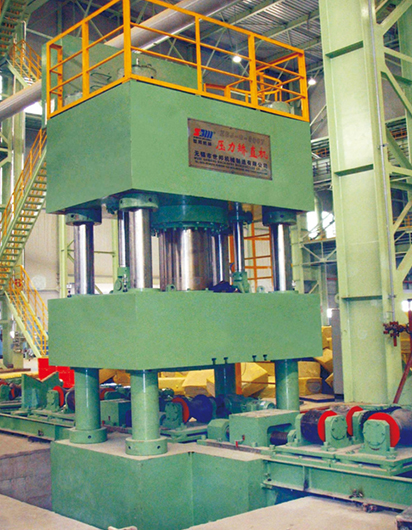

1、液壓機的用途和特點
本機器主要適用于φ600～φ1150鋼管的整形及矯直等。
2、主要技術參數
序號 | 項 目 | 單位 | 規 格 | ||||
1 | 公 稱 力 | KN | 20000 | 25000 | 30000 | ||
2 | 液體最大工作壓力 | MPa | 25 | 25 | 25 | ||
3 | 滑塊最大行程 | mm | 1200 | 1200 | 1200 | ||
4 | 滑塊下平面距工作臺最大距離 | mm | 2400 | 2400 | 2400 | ||
5 | 滑塊行程速度 | 快速下行 | mm/s | 50～70 | 50～70 | 50～70 | |
慢 下 | mm/s | 3～5 | 3～5 | 3～5 | |||
回 程 | mm/s | 50 | 50 | 50 | |||
6 | 工作臺有效面積 | 左 右 | mm | 3000 | 3000 | 3000 | |
前 后 | mm | 6000(到邊) | 6000(到邊) | 6000(到邊) | |||
7 | 滑塊有效面積 | 左 右 | mm | 3000 | 3000 | 3000 | |
前 后 | mm | 1850(柱內) | 1850(柱內) | 1850(柱內) | |||
8 | 主電機功率 | kw | 2×37 | 3×37 | 4×37 | ||
9 | 砧座支點5米時整形力 | KN | 15000 | 15000 | 15000 | ||
10 | 工作臺左右方向推拉缸行程 | mm | 2500 | 2500 | 2500 | ||
11 | 工作臺左右方向推拉載荷 | KN | 200 | 200 | 200 | ||
12 | 模具移出附加工作臺 | 左右 | mm | 2500 | 2500 | 2500 | |
前后 | mm | 1200 | 1200 | 1200 | |||
參數名稱 Parameter | 單位 Unit | 液壓矯直機 Hydraulic straightening machine | ||||
ZBJ-G-2000 | ZBJ-G-2500 | ZBJ-G-3000 | ||||
公稱力 Nominal pressure | KN | 20000 | 25000 | 30000 | ||
液體最大工作壓力 Max work pressure of liquid | Mpa | 25 | 25 | 25 | ||
滑塊行程Stroke of Slide block | mm | 1200 | 1200 | 1200 | ||
頂出行程Stroke of Knockouts | mm | 1200 | 1200 | 1200 | ||
滑塊下平面距工作臺的最大距離 Max distance from bottom surface of the slide block to worktable | mm | 2400 | 2400 | 2400 | ||
滑塊行程速度 speed of slide block | 空程下行 Descent | mm/s | 50~70 | 50~70 | 50~70 | |
工作 Processing | mm/s | 3~5 | 3~5 | 3~5 | ||
回程 Return | mm/s | 50 | 50 | 50 | ||
工作臺尺寸 Worktable dimension | 左右 L-R | mm | 3000 | 3000 | 3000 | |
前后 F-B | mm | 6000 | 6000 | 6000 | ||
滑塊有效尺寸 Slide block Dimension | 左右 L-R | mm | 3000 | 3000 | 23000 | |
前后 F-B | mm | 1850 | 1850 | 1850 | ||
Beside cylinder stroke | mm | 2500 | 2500 | 2500 | ||
電機總功率Electric Power | kw | 2*37 | 2*37 | 2*37 | ||
機器重量Weight | kg | 1500 | 3800 | 4000 | ||
