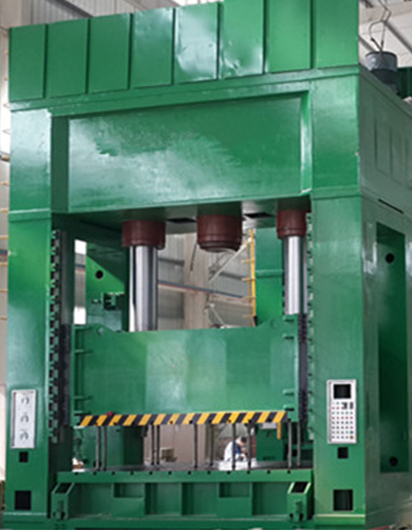

單動薄板拉伸液壓機

所屬分類：雙柱液壓機
點擊次數：
發布日期：2019/01/24
規格：
類型：
在線詢價

詳細介紹

● 適用于所有拉伸、彎曲、成形、沖裁落料、翻邊等各種工藝。

Sheet metal stretching, blanking, stamping and all stretch flange forming process, but also for correction, press-fit technology, widely used in the following industries:

● 計算機優化結構設計，四柱式結構簡單、經濟、實用；框架式結構剛性好、精度高、抗偏載能力強。

● 液壓控制采用插裝式集成系統，動作可靠，使用壽命長，液壓沖擊小，減少了連接管路與泄漏點。

● 采用PLC控制的電氣系統，結構緊湊、工作靈敏、可靠、柔性好。

● 通過操作面板選擇，不僅可實現定程，定壓兩種成形工藝，而且可實現有墊、無墊、頂出三種工藝工作循環。

另外可以選配前后知道就行輥道和機械手。

雙柱液壓機技術參數：

Item 名稱		Unit單位	ZBJ-100T	ZBJ-200T	ZBJ-315T	ZBJ-400T	ZBJ-500T	ZBJ-630T	ZBJ-800T	ZBJ-1000T
Nominal force 公稱力		KN	1000	2000	3150	4000	5000	6300	8000	10000
Return force 回程力		KN	160	240	600	500	900	850	1000	1350
Slide stroke		KN	510	710	800	800	900	900	1000	1000
Open height打開高度		mm	800	1120	1250	1250	1500	1500	1800	1800
Hydraulic cushion nominal force拉伸力		kn	400	630	1250	1250	2000	1250*2	1600*2	2000*2
Hydraulic cushion return force拉伸滑塊行程		kn	147	250	360	360	780	360*2	600*2	580*2
Hydraulic cushion stroke 壓邊滑塊行程		mm	200	250	300	300	350	350	400	400
Slide speed 拉伸滑塊速度	Down 下降	mm / S	100	150	100	130	120	130	150	130
	Work 工作	mm / S	7-15	5-12	5-12	4-10	7-15	5-12	5-12	5-12
	Return 回程	mm / S	85	95	60	70	80	85	95	85
Hydraulic cushion speed 壓邊滑塊速度	Up 上	mm / S	35	38	30	30	37	30	30	30
Hydraulic cushion speed 壓邊滑塊速度	Return 回程	mm / S	100	95	100	100	95	105	85	105
Working table工作臺面尺寸	L-R 左右	mm	690	1000	1260	1250	1400	1600	2200	2500
Effective size有效工作臺面尺寸	Front-back前后	mm	630	940	1160	1250	1400	1600	1600	1800
Motor Power 電機功率		KW	7.5	15	22	22	44	44	60	66
